Montaż odwodnienia liniowego

Opublikowano: 14.08.2026
Jak zamontować odwodnienie liniowe

Prawidłowy montaż odwodnienia liniowego zapewni długoletnie, bezawaryjne funkcjonowanie całego systemu. Działa tu zasada – raz zamontować i zapomnieć. Dlatego zalecamy zlecenie montażu specjaliście o odpowiednich kwalifikacjach. Samodzielny montaż bez podstawowej wiedzy budowlanej może się zakończyć nieszczelnościami i koniecznością demontażu całego systemu.

Jeszcze nie wiesz, jaki system wybrać? Zacznij od poradnika jakie odwodnienie liniowe wybrać, w którym porównujemy tworzywo z polimerobetonem i dobieramy klasę obciążenia do konkretnej sytuacji.

Instrukcja montażu odwodnienia liniowego

  1. Wyznaczenie położenia odwodnienia
    Rozpocznij od precyzyjnego wytyczenia lokalizacji odwodnienia za pomocą żyłki. Umożliwi to zachowanie właściwego przebiegu i poziomu całego systemu.
  2. Przygotowanie wykopu
    Wykonaj wykop o głębokości 24 cm i szerokości 30 cm. Następnie zagęść podłoże w wykopie, aby zapewnić stabilną bazę dla dalszych prac.
  3. Wykonanie ławy betonowej
    Na dnie wykopu wylej ławę betonową o wysokości 15 cm, używając betonu klasy C16/20. Pozostaw beton na około 60 minut, aby wstępnie związał i umożliwił dalszy montaż.
  4. Przygotowanie elementów systemu
    Przygotuj wszystkie elementy systemu odwodnienia, w tym kanały odpływowe, kraty, odpływ oraz zaślepki. Sprawdź ich kompatybilność i stan techniczny.
  5. Osadzanie kanałów i połączenie z kanalizacją
    Połącz kanały odpływowe z kratami, a następnie osadź je w przygotowanej ławie betonowej. Podłącz odpływ do systemu kanalizacji, upewniając się o szczelności połączenia, i zamontuj zaślepki.
  6. Sprawdzanie poziomu i regulacja
    Skontroluj poprawność ułożenia systemu względem wyznaczonej wcześniej żyłki. Wypoziomuj odwodnienie, zachowując zalecane osadzenie na poziomie 2-5 mm poniżej nawierzchni, co pozwoli na skuteczne odprowadzanie wody.
  7. Zalewanie ścianek bocznych betonem
    Uzupełnij wykop, zalewając boczne ścianki odwodnienia betonem na szerokość 10 cm z każdej strony. Zapewni to stabilność i trwałość całego systemu.

Klasa obciążenia wyznacza grubość betonu

Podane wyżej wymiary to wariant uniwersalny dla typowej zabudowy przydomowej. W praktyce grubość ławy i klasa betonu zależą od tego, jaki ruch ma przenosić gotowa instalacja. Poniższe wartości pochodzą z instrukcji zabudowy odwodnień liniowych ACO i odnoszą się do zabudowy w bruku oraz w asfalcie.

Klasa wg PN-EN 1433 Beton fundamentu i obudowy (PN-EN 206-1) Ława pod kanałem Obetonowanie z boku
A15 C12/15 ≥ 10 cm ≥ 10 cm
B125 C12/15 ≥ 10 cm ≥ 10 cm
C250 C20/25 ≥ 15 cm ≥ 15 cm

Norma PN-EN 1433 przypisuje klasy do konkretnych miejsc zabudowy. Grupa 1 (minimum A15) to powierzchnie wyłącznie dla pieszych i rowerzystów. Grupa 2 (minimum B125) obejmuje chodniki oraz powierzchnie i płyty parkingowe dla samochodów osobowych, czyli typowy podjazd przydomowy. Grupa 3 (minimum C250) to obszary przy krawężnikach, poboczach i jezdniach. Wyższe grupy, od D400 w górę, dotyczą jezdni ulic, terminali i powierzchni przemysłowych.

Przy doborze klasy nie patrz wyłącznie na masę pojazdu. Producent osobno wymienia sytuacje wymagające ostrożniejszego doboru: jazdę poprzeczną nad kanałem, wąskie zakręty, częste hamowanie i przyspieszanie oraz ruch typu stop and go. W takich miejscach ruszt pracuje na siły poprzeczne, a nie tylko na docisk pionowy.

Zabudowa przy nawierzchni z kostki brukowej

Kostka brukowa to najczęstsze otoczenie odwodnienia przy domu i rządzi się kilkoma zasadami, których nie widać na schematach przekrojowych.

  • Kostka wyżej niż ruszt. Nawierzchnię układa się 3 do 5 mm powyżej krawędzi kanału. Dzięki temu woda spływa do korytka, a koło najeżdża na kostkę zamiast uderzać w ramę rusztu. Ułożenie kostki równo z rusztem albo poniżej niego to najczęstszy błąd, który kończy się rozklekotanym rusztem i wybitą krawędzią.
  • Podsypka 2 do 3 cm. Warstwa tłucznia lub podsypki pod kostkę przy kanale ma grubość 2 do 3 cm, a pod nią leży warstwa nośna z tłucznia lub żwiru.
  • Pierwsze rzędy kostki na zaprawie. Producent zaleca ułożenie pierwszych rzędów kostki przylegających do kanału na zaprawie murarskiej, a nie na samej podsypce. Te rzędy przejmują największe obciążenia krawędziowe i bez spoiwa z czasem się rozjeżdżają.
  • Dylatacja termiczna. Między nawierzchnią a kanałem zostawia się szczelinę dylatacyjną o szerokości 10 mm na każde 10 m szerokości nawierzchni po danej stronie kanału. Nawierzchnia pracuje pod wpływem temperatury i bez dylatacji napiera bezpośrednio na korytko.
  • Odczekaj przed najazdem. Beton musi związać zgodnie z czasem podanym przez producenta mieszanki. Dopiero po tym okresie odwodnienie jest przejezdne.

Opaska wokół budynku: docinanie kanału i kostki pod kątem

Przy opasce biegnącej wokół budynku albo przy wjeździe wchodzącym w podjazd pod kątem prostym linia odwodnienia musi gdzieś zmienić kierunek. Nie trzeba do tego żadnych kształtek narożnych ani gotowych łuków.

Producent wprost dopuszcza docinanie kanałów i rusztów tarczą diamentową, zarówno na wymaganą długość, jak i pod odpowiednim kątem. Narożnik 90 stopni wykonuje się więc tak samo, jak układa się w tym miejscu kostkę brukową: dwa kanały docina się pod kątem 45 stopni i składa w kąt prosty. Rzaz prowadzi się przez korytko i przez ruszt tym samym cięciem, żeby linia styku była jedna i ciągła.

Kostkę przy takim narożniku docina się identycznie, pod 45 stopni, więc fuga w nawierzchni jest przedłużeniem linii cięcia kanału. Efekt wygląda jak zaplanowany detal, a nie jak doraźna przeróbka na budowie.

Przy docinaniu obowiązują trzy zasady producenta. Po pierwsze, trzeba zachować możliwość zamocowania rusztu, więc cięcie nie może wypaść w miejscu, gdzie znajduje się zaczep lub śruba mocująca. Po drugie, docięte krawędzie metalowe należy wygładzić i w razie potrzeby zabezpieczyć antykorozyjnie. Po trzecie, docinane elementy najlepiej zabudować w strefie pobocza, poza pasem ruchu kołowego, bo skrócony odcinek ma inną charakterystykę pracy niż moduł pełnej długości.

Ta sama zasada obowiązuje przy korytkach z tworzywa i z polimerobetonu, z jedną różnicą w narzędziu. Polipropylen daje się skrócić także ręczną piłą o drobnych zębach, natomiast polimerobeton tnie się wyłącznie szlifierką kątową z tarczą diamentową. Piła do drewna wykruszy krawędź i odsłoni kruszywo.

Montaż odwodnień ACO z polimerobetonu

Kanały polimerobetonowe, na przykład z serii ACO Euroline, montuje się według tej samej logiki, ale producent podaje dla nich własne wymiary ławy i kilka dodatkowych warunków.

  1. Wyznacz przebieg kanału, punkt przyłączenia do kanalizacji oraz klasę obciążenia, zanim zaczniesz kopać.
  2. Wykonaj ławę fundamentową z betonu klasy C12/15 o szerokości około 30 cm i wysokości około 10 cm. Na tym etapie zwróć uwagę na miejsce przyłącza, żeby nie zabetonować wyjścia odpływu.
  3. Układaj korytka, zaczynając od odpływu i idąc w górę spadku. Odwrotna kolejność kończy się tym, że ostatni moduł nie trafia w króciec.
  4. Przy spadku powyżej 8 procent zastosuj belkę odciążającą lub podpory, inaczej ciąg będzie się zsuwał wzdłuż pochylni.
  5. Ułóż nawierzchnię, pamiętając o pierwszych rzędach kostki na zaprawie murarskiej i o poziomie 3 do 5 mm powyżej krawędzi kanału.
  6. Odczekaj czas wiązania betonu podany przez producenta mieszanki. Dopiero po nim instalacja jest przejezdna dla samochodów osobowych.

Gotowe komplety z korytkami, rusztami, zaślepkami i syfonem znajdziesz w kategorii odpływy liniowe do garażu 5 m. Pojedyncze elementy do rozbudowy istniejącej linii są w dziale odwodnienia liniowe do garażu, a części na wymianę w częściach zamiennych.

Schemat montażu odwodnienia liniowego MAX-DRAIN SLIM A15

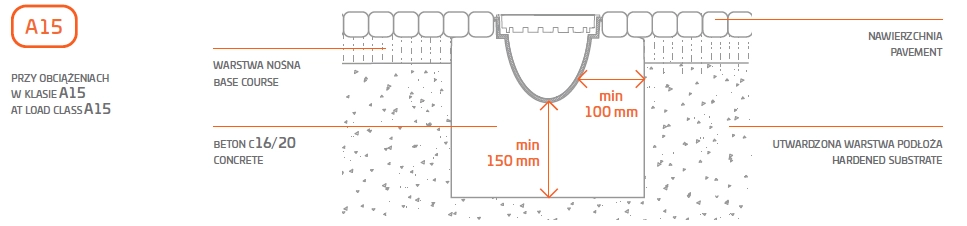

Schemat osadzenia odwodnienia liniowego MAX-DRAIN SLIM A15

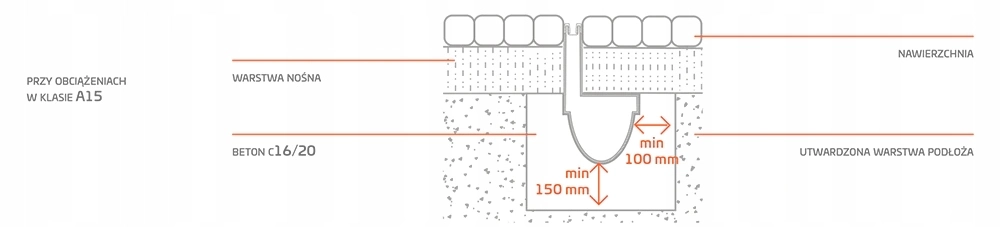

Schemat montażu odwodnienia szczelinowego MAX-DRAIN SLIM A15

Schemat montażu odwodnienia szczelinowego MAX-DRAIN SLIM B125

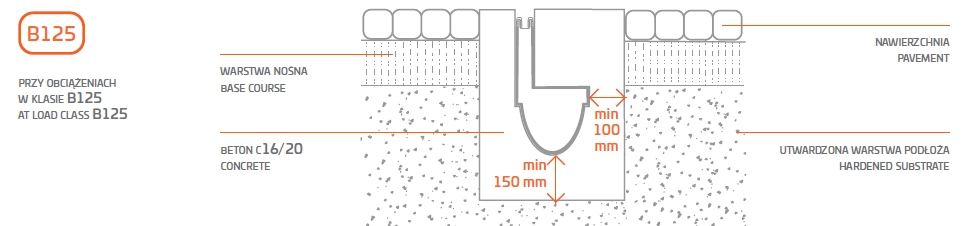

Schemat osadzenia odwodnienia szczelinowego MAX-DRAIN SLIM B125

Schemat montażu odwodnienia liniowego MAX-DRAIN i MAX-DRAIN BASIC A15

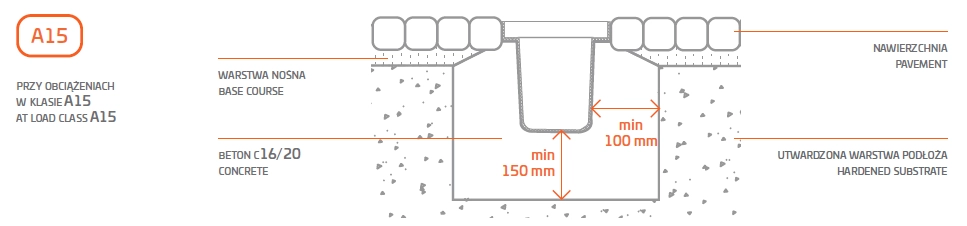

Schemat osadzenia odwodnienia liniowego MAX-DRAIN i MAX-DRAIN BASIC A15

Schemat montażu odwodnienia liniowego MAX-DRAIN BASIC B125

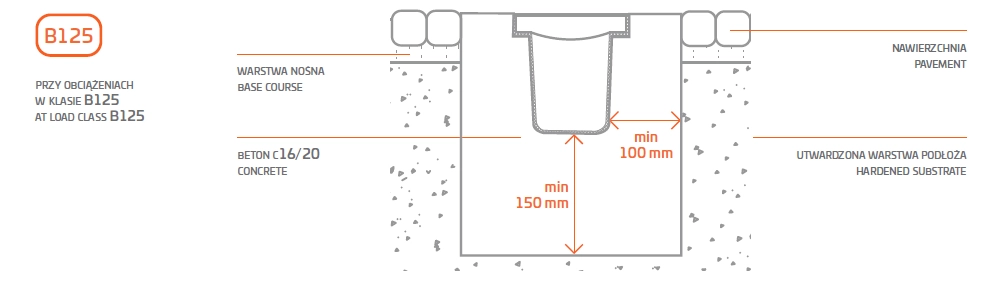

Schemat osadzenia odwodnienia liniowego MAX-DRAIN BASIC B125

Schemat montażu odwodnienia liniowego MAX-DRAIN BASIC C250

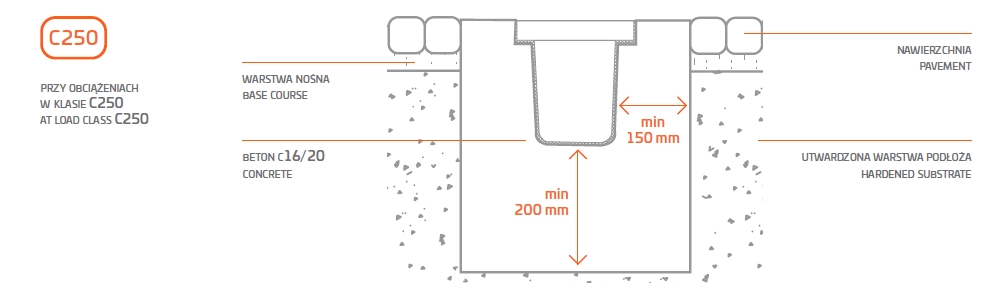

Schemat osadzenia odwodnienia liniowego MAX-DRAIN BASIC C250

Montaż odwodnienia liniowego – filmik

FAQ

Jaki spadek na odwodnieniu liniowym?
Zalecany spadek dla odwodnienia powinien wynosić od 2 do 3‰, co oznacza, że na każdy metr długości odwodnienia lub powierzchni spadek wynosi od 2 do 3 mm. Taki spadek zapewnia skuteczne odprowadzanie wody, minimalizując ryzyko jej zalegania, co mogłoby prowadzić do problemów z zalewaniem lub zastojami wody. Więcej na ten temat przeczytasz w artykule: https://odplywy24.pl/jaki-spadek-do-odwodnienia-linowego/

Gdzie odprowadzić odwodnienie liniowe?
Odwodnienie liniowe należy odprowadzić do systemu kanalizacji, co zapewnia prawidłowe odprowadzanie wody i zapobiega problemom z wilgocią. Jest to standardowe rozwiązanie, szczególnie w instalacjach zewnętrznych, takich jak podjazdy czy tarasy.

Ile betonu pod odwodnienie liniowe?
Pod odwodnieniem liniowym należy ułożyć betonową ławę o grubości 15 cm, co zapewnia stabilną podstawę dla systemu. Jest to kluczowe dla trwałości i stabilności całej instalacji.

Jak głęboko kopać pod odwodnienie?
Wykop pod odwodnienie powinien mieć głębokość 24 cm, co pozwala na umieszczenie ławy betonowej i kanałów odpływowych na odpowiednim poziomie, zapewniając skuteczne działanie systemu.

Ile kosztuje montaż odwodnienia liniowego?
Koszt montażu odwodnienia liniowego wynosi zazwyczaj około 2000 PLN z materiałem, choć może się różnić w zależności od rozmiaru projektu, materiałów i lokalizacji. Na przykład, dla typowych instalacji domowych koszty wahają się od 1000 do 3000 PLN z materiałem, na co przypada ok. 300-500 PLN za robociznę.

Ile musi być wylewki na odwodnienie liniowe?
Grubość wylewki, czyli warstwy betonowej pokrywającej boczne ścianki, wynosi około 9 cm. Wynika to z głębokości wykopu (24 cm) i wysokości ławy betonowej (15 cm), co oznacza, że pozostała przestrzeń do powierzchni wynosi 9 cm. Jest to istotne dla stabilności i wyrównania terenu.

Jak wysoko ułożyć kostkę względem odwodnienia?
Nawierzchnia powinna znaleźć się 3 do 5 mm powyżej górnej krawędzi kanału. Dzięki temu woda spływa do korytka, a koło pojazdu najeżdża na kostkę, a nie na ramę rusztu. Ułożenie kostki równo z odwodnieniem lub poniżej jego krawędzi prowadzi do obluzowania rusztu i wykruszania krawędzi kanału.

Czy odwodnienie liniowe można dociąć pod kątem?
Tak. Producent dopuszcza docinanie kanałów i rusztów tarczą diamentową na wymaganą długość oraz pod odpowiednim kątem. Narożnik 90 stopni w opasce wokół budynku składa się z dwóch odcinków przyciętych po 45 stopni, dokładnie tak jak docina się w tym miejscu kostkę brukową. Trzeba tylko zachować możliwość zamocowania rusztu, wygładzić docięte krawędzie metalowe i w miarę możliwości umieścić skrócone elementy poza pasem ruchu kołowego.

Czym docinać korytko z polimerobetonu, a czym z tworzywa?
Polimerobeton tnie się wyłącznie szlifierką kątową z tarczą diamentową. Korytko z polipropylenu można skrócić także ręczną piłą o drobnych zębach. Ruszty stalowe i żeliwne docina się zawsze osobno, po zdjęciu z korytka, tarczą do metalu.

Czy przy odwodnieniu trzeba wykonać dylatację?
Tak. Między nawierzchnią a kanałem zostawia się szczelinę dylatacyjną o szerokości 10 mm na każde 10 m szerokości nawierzchni po danej stronie kanału. Nawierzchnia rozszerza się pod wpływem temperatury i bez dylatacji napiera bezpośrednio na korytko, co prowadzi do pękania na łączeniach.

Jaki beton pod odwodnienie w klasie C250?
Dla klasy C250 producent wymaga betonu co najmniej C20/25 oraz ławy i obetonowania bocznego o grubości minimum 15 cm. Dla klas A15 i B125 wystarcza beton C12/15 przy 10 cm ławy i 10 cm obetonowania z każdej strony.
