Odwodnienie rampy załadowczej – dlaczego klasa C250 to absolutne minimum?

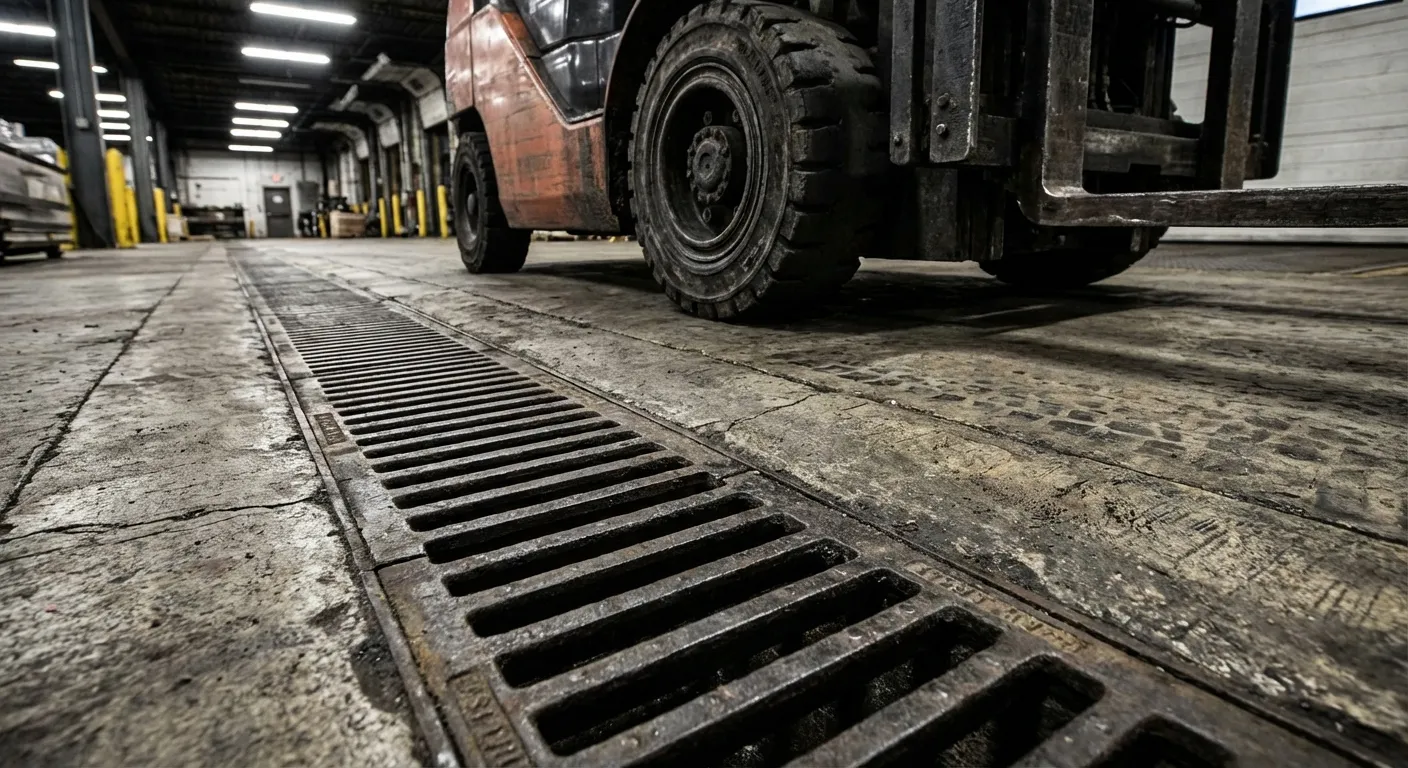

Specyfika obciążeń na rampach: Dlaczego wózki widłowe niszczą standardowe ruszty?

Strefy przeładunkowe i rampy załadunkowe w obiektach przemysłowych poddawane są obciążeniom dynamicznym i punktowym, które przewyższają warunki eksploatacyjne parkingów czy garaży. Głównym czynnikiem obciążającym są koła wózków widłowych i paletowych – zwłaszcza masywne, poliuretanowe lub stalowe, o niewielkiej powierzchni styku z podłożem. Przy pełnym załadunku i gwałtownych manewrach dochodzi do koncentracji nacisku przekraczającego często 10 ton na pojedyncze koło.

W efekcie powstają siły pionowe, ścinające i udarowe, szczególnie podczas hamowania oraz zmiany kierunku jazdy. Standardowe ruszty, nieprzystosowane do takich obciążeń, ulegają wybiciu, odkształceniom lub pęknięciom. Skutkuje to przestojami, koniecznością napraw i zagrożeniem dla bezpieczeństwa pracy.

Minimalnym wymogiem normatywnym dla odwodnień liniowych montowanych w strefach obsługiwanych przez wózki widłowe jest klasa obciążenia C250 (do 25 ton). Systemy spełniające tę klasę gwarantują odporność na powtarzalne obciążenia eksploatacyjne.
Oferta odwodnień klasy C250 do zastosowań przemysłowych i logistycznych znajduje się w kategorii odwodnienia liniowe C250.

Odwodnienia szczelinowe w strefach przeładunku – płynny przejazd bez ryzyka uszkodzeń kół

Klasyczne ruszty żeliwne posiadają często szerokie żebra, które stanowią przeszkodę dla małych kół wózków paletowych. Prowadzi to do wstrząsów, uszkodzeń bieżników oraz utraty gwarancji na sprzęt transportowy. Odwodnienia grzebieniowe zapewniają ciągłość posadzki przemysłowej i eliminują ryzyko blokowania kół w rusztach. Mała szerokość szczeliny i brak wystających elementów umożliwiają płynny przejazd. Poprawia to bezpieczeństwo i płynność logistyki.

Przykładem takiego systemu jest odwodnienie grzebieniowe ACO Multislot 150 Naturalny. Umożliwia ono integrację z posadzką, zachowując wysoką nośność i odporność na korozję.

Przy projektowaniu tras odwodnień w halach ze śluzami konieczne jest dostosowanie kierunku spływu. Służy do tego adapter kierunku odwodnienia ACO Multislot 150 Szary, który pozwala na zmianę układu bez utraty szczelności i wytrzymałości.

Kształtowanie ciągów odwadniających przy bramach dokowych: Łączniki systemowe

Trasowanie odwodnień wokół bram dokowych wymaga precyzyjnych pomiarów i zastosowania łączników systemowych. Zapewniają one spójność, sztywność i trwałość ciągu odwadniającego w miejscach narażonych na siły generowane przez ruch pojazdów.

Elementy takie jak łącznik odwodnienia Typ L ACO Multislot 150 Naturalny umożliwiają prowadzenie odwodnienia pod kątem prostym, ograniczając ryzyko „klawiszowania” pod wpływem drgań.

Do rozgałęzień układu stosuje się łącznik odwodnienia Typ T ACO Multislot 150 Naturalny oraz łącznik odwodnienia Typ T ACO Multislot 150 Antracyt. Wykazują one wysoką odporność na ściskanie i ścinanie. Zapewnia to trwałość systemu przy ruchu ciężkiego sprzętu.

Koryta z polimerobetonu i ciężkie ruszty żeliwne na rampy zewnętrzne

Rampy najazdowe i strefy zewnętrzne eksploatowane przez wózki widłowe wymagają odwodnień odpornych na wysokie obciążenia mechaniczne i czynniki atmosferyczne (sól drogowa, mróz, intensywne opady). Koryta z polimerobetonu cechują się dużą wytrzymałością na ściskanie, odpornością na chemię i niską nasiąkliwością. Wydłuża to żywotność instalacji.

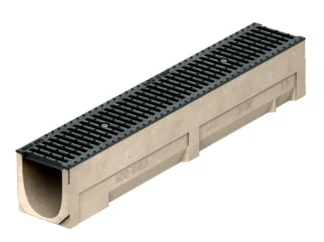

W takich zastosowaniach stosuje się m.in. odwodnienia liniowe C250 ACO Gala G100 Polimerobeton oraz systemy Max-Drain z rusztem żeliwnym Line o nośności do 25 ton.

Maszyny pracujące w tych strefach generują naciski pionowe, mikrowibracje i uderzenia boczne. Ruszty żeliwne oraz koryta z polimerobetonu zapobiegają pęknięciom, przesunięciom i degradacji odwodnienia podczas eksploatacji.

Gotowe zestawy odwodnień przemysłowych – optymalizacja czasu pracy wykonawcy

Czas montażu odwodnień w obiektach przemysłowych wpływa na koszty i harmonogram inwestycji. Dlatego w praktyce stosuje się prefabrykowane zestawy odwodnień zintegrowane z rusztami żeliwnymi C250. Dostarczane w odcinkach gotowych do zabetonowania, skracają czas instalacji i ograniczają ryzyko błędów montażowych.

Przykładem jest odplyw liniowy do garażu 5m (zestaw) Max-Drain C250 Ruszt Żeliwny Classic – stosowany na wjazdach do hal, rampach i w ciągach komunikacyjnych. Kompletna dostawa i prosty montaż ułatwiają realizację prac.

Wytyczne projektowe i wykonawcze: O czym pamiętać przy odbiorze doku?

Odbiór techniczny doku załadunkowego z systemem odwodnień wymaga weryfikacji kilku aspektów:

• Obrzeże betonowe: Wszystkie koryta i elementy odwodnień muszą być otulone opaską betonową o odpowiedniej klasie wytrzymałości, zapewniającą stabilizację i eliminującą ryzyko podmycia czy osiadania.
• Montaż bez luzów: Niedopuszczalne są jakiekolwiek luzy montażowe lub klawiszowanie elementów rusztów, szczególnie w miejscach manewrowania wózkami widłowymi.
• Serwis i czyszczenie: Regularna kontrola i opróżnianie osadników zapobiega powstawaniu zastoin wody.
• Wybór klasy obciążenia: Należy stosować elementy spełniające minimum klasę obciążenia C250.
• Zaopatrzenie: Dostawy materiałów na obiekty logistyczne i przemysłowe realizuje hurtownia Odplywy24.pl.

Prawidłowy dobór odwodnień przemysłowych i ich poprawny montaż ograniczają ryzyko uszkodzeń posadzki, przestojów oraz kosztów naprawczych w strefach przeładunkowych.
